货架柱脚上拔力如何计算？

• event2025-10-13 15:35:20
• person 稳图WESAFE
• local_library 原创
• visibility 阅读:16

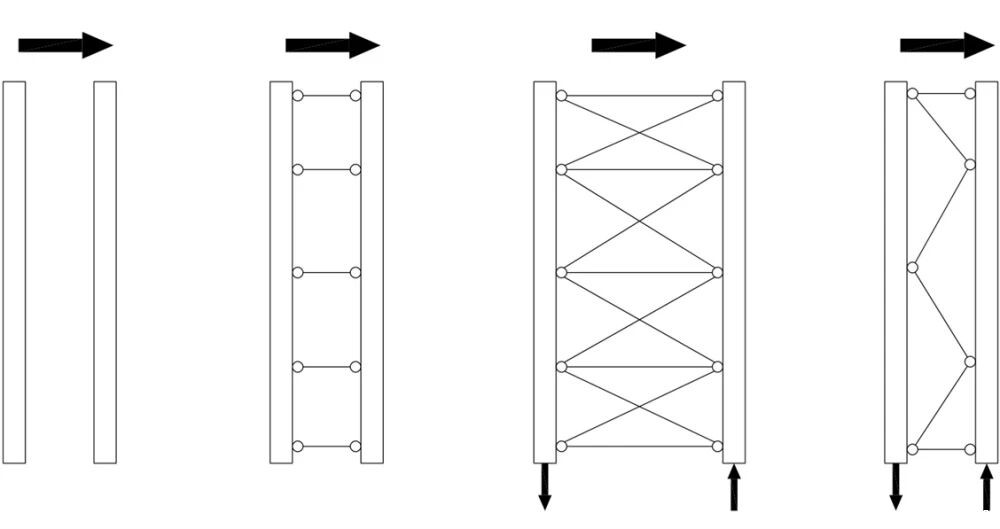

在水平力作用下，如果无连接或仅有水平铰接连杆连接，两根立柱之间是无法传递剪力的。只有两根立柱之间有可靠的剪力传递路径时，两根立柱才会展现出格构柱一拉一压的效果。这种可靠路径，在沿巷道方向就是货架的背拉体系，在垂直巷道方向就是货架的立柱组撑杆。

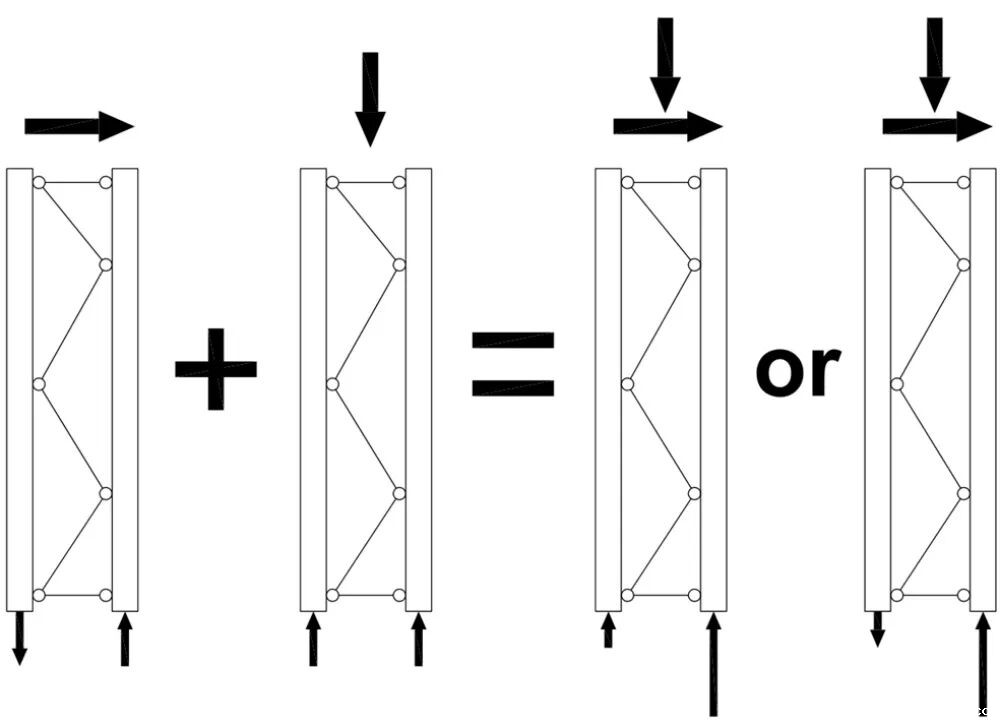

在竖向力作用下，格构柱两根立柱均受压。在水平力和竖向力组合作用下，一根立柱的柱脚压力与压力叠加仍为受压，另一根立柱的柱脚拉力和压力叠加，结果可能仍为受压，也可能为受拉（水平力较大时），受拉时柱脚出现上拔力。如果锚固不足则结构倾覆。

在货架结构中，能引起倾覆的水平力主要来自于搬运设备的水平作用力、地震荷载和风荷载。风荷载仅库架合一需要考虑，本文不做讨论。

对于搬运设备的水平作用力，计算货架柱脚上拔力时，最不利工况应为货架空载时，该水平作用力沿立柱组宽度方向，作用在立柱组顶部，此时立柱组某一柱脚的上拔力为最大。这种情况下只有货架自重与水平力的组合。

对于地震荷载就比较复杂一些，因为代表地震荷载的水平力主要是与货架上的货物质量有关的。货物质量越大，地震水平力相对就越大，就此而言对柱脚上拔力起到增大效果；但是货物质量越大，对柱脚的压力也越大，就此而言对柱脚的上拔力起到抑制效果。此消彼长，可能存在一个不大不小的货物质量，能使货架柱脚上拔力最不利。实际中无法根据每个项目确定最不利货物质量的大小、分布，不过规范给出了一般情况下抗倾覆计算地震力时对货物质量的规定。

1.垂直巷道方向

EN 15512和ANSI MH16.1均要求考虑以下两种工况：

（1） 货架自重+货架每层货物仅放到额定重量的2/3(即67%)；

（2） 货架自重+仅货架最顶层放到额定重量的100%，其他层空载。

2.沿巷道方向（有背拉体系时）

只有EN 15512给出了规定：30%的重力荷载（自重+货物）+按照满载计算的地震水平力

按照以上工况组合计算的柱脚上拔力应该是最不利的。

中国规范GB/T 39681中规定，货架的整体抗倾覆及锚固性能验算，是按照0.9(货架自重+货物荷载)+1.3地震荷载

但是按照我们的经验，这种情况下计算的柱脚好像并没有产生上拔力。
