货架架承载计算小程序更新-新增立柱承载计算

• event2024-12-10 09:48:15
• person 稳图WESAFE
• local_library 原创
• visibility 阅读:79

稳图之前推出了一款货架横梁承载校核的小程序，详情与具体用法参考这篇文章（点击此处文字即可打开链接）：横梁校核小程序。

最近我们更新了该小程序，增加了立柱的承载计算模块，详情可扫码使用。由于该小程序还没有付费认证，所以不能搜索和分享，扫码进入是唯一打开方式。

一、首页

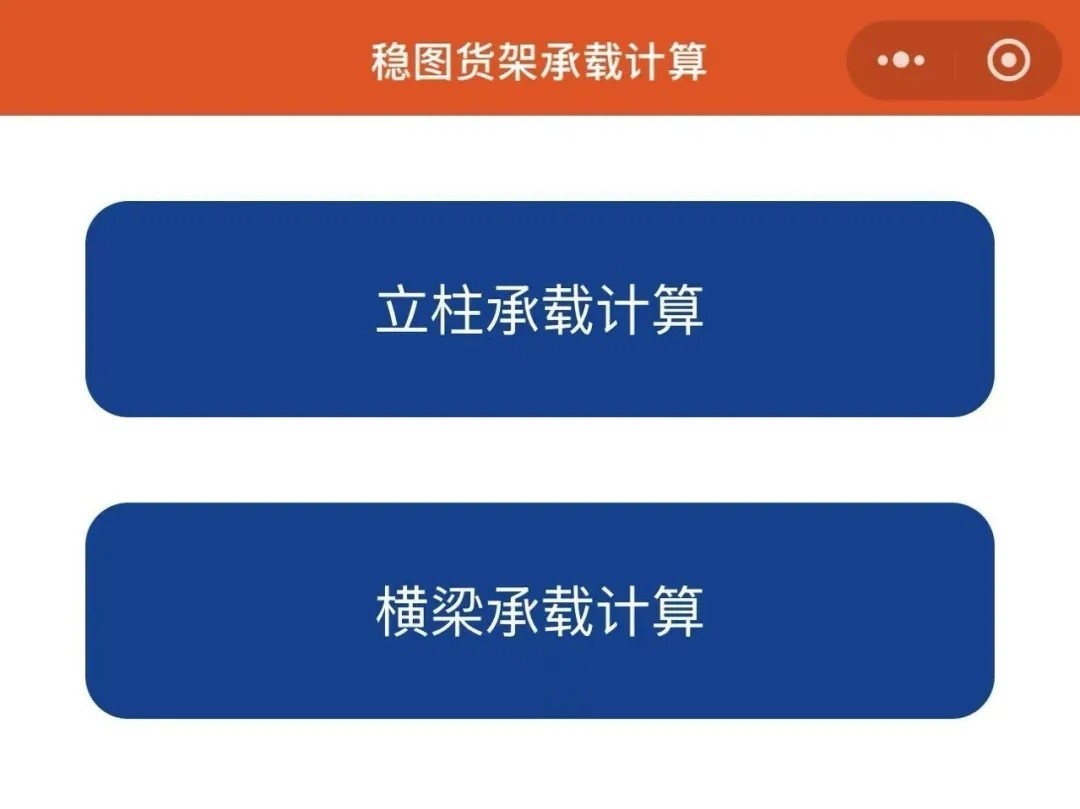

进入小程序后，首页如下图所示。“横梁承载计算”模块就是之前的横梁承载校核小程序，具体用法参考之前文章即可，这里不再赘述。下面详细讲一下“立柱承载计算”模块的用法。

二、立柱承载计算

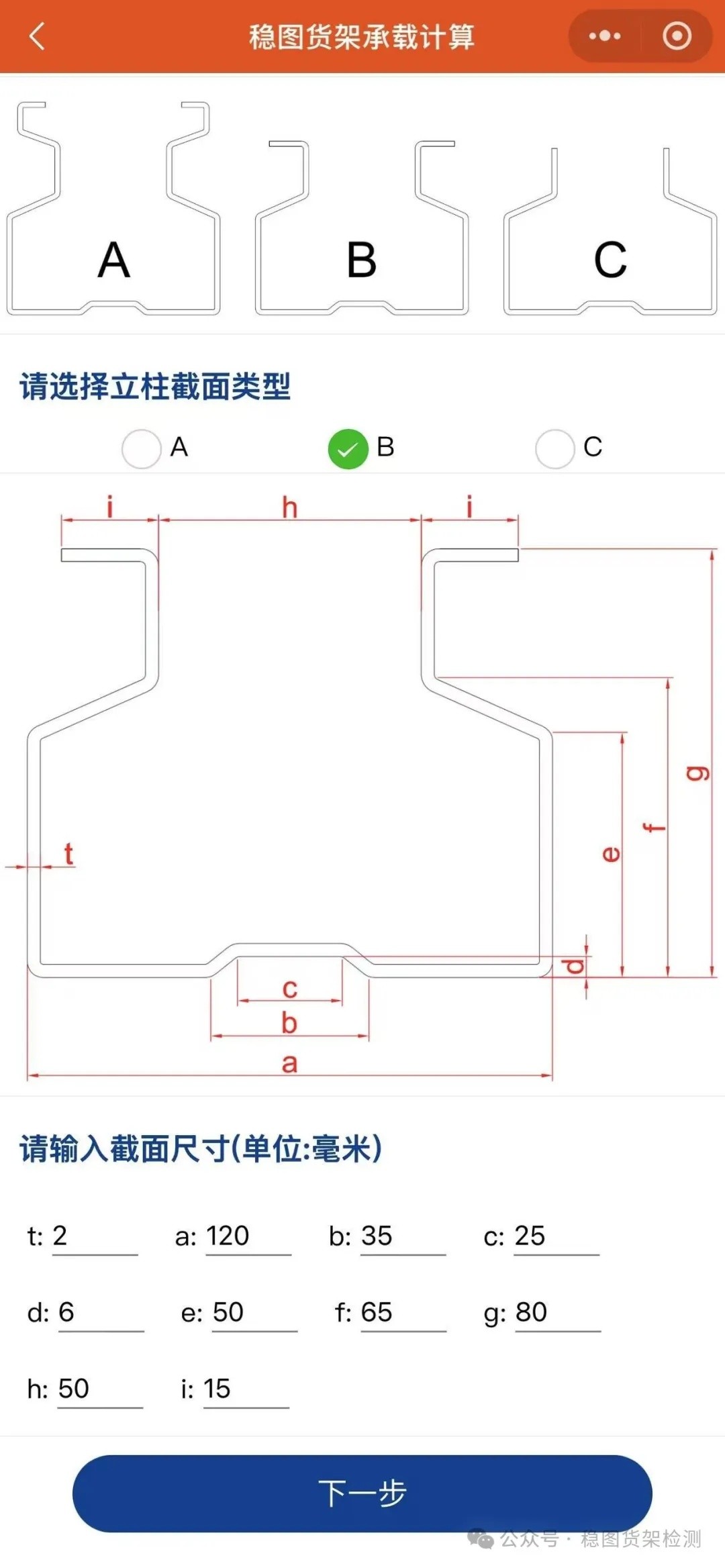

点击“立柱承载计算”进入页面后，首先是选择立柱截面类型，并输入对应立柱截面的轮廓尺寸，如下图所示。这些操作没有难点，注意尺寸单位是毫米就行。

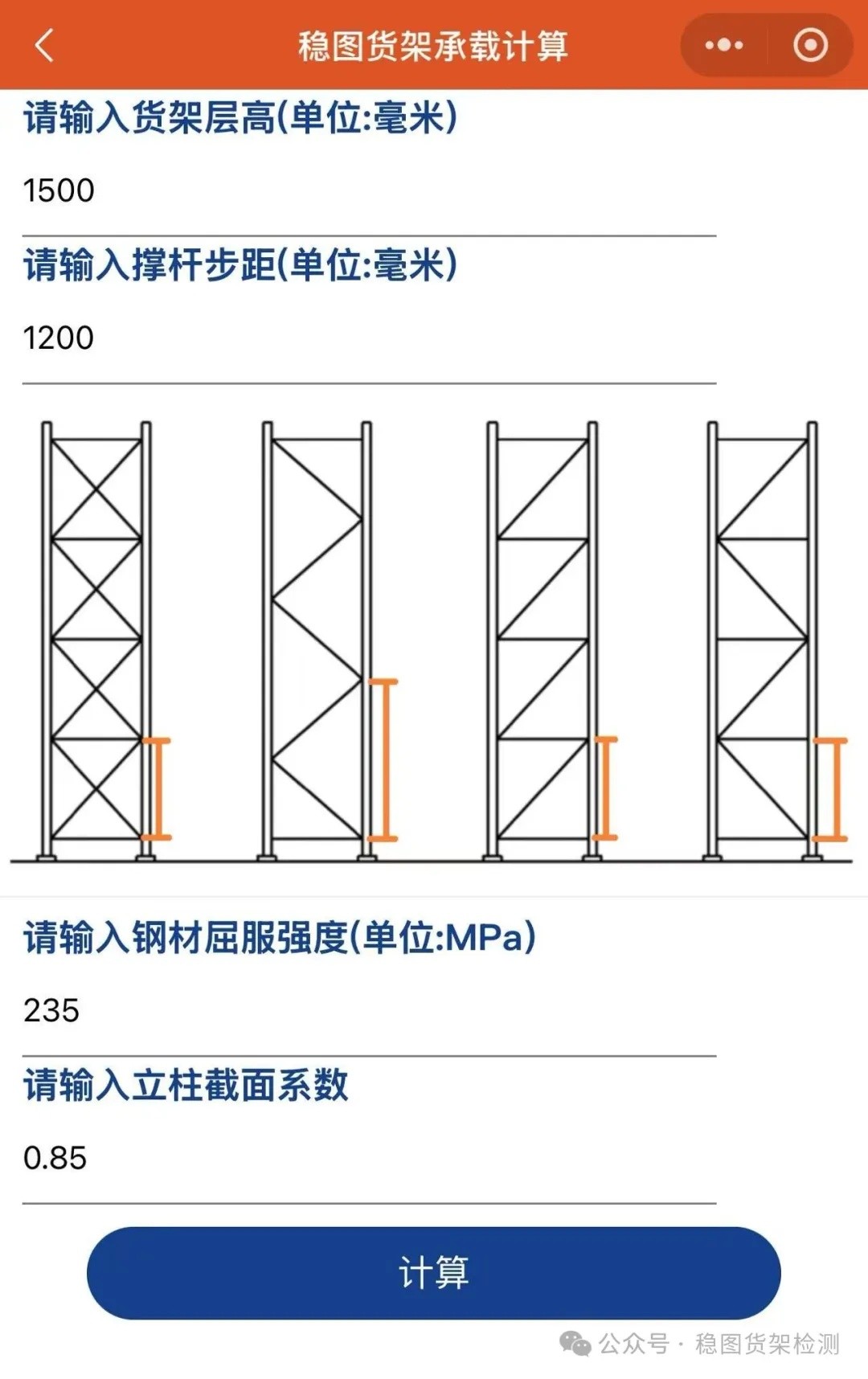

点击“下一步”，进入如下图所示页面。因为货架立柱计算的对象是上下相邻横梁之间的立柱段而不是通根立柱，所以这里的“货架层高”就是指定要计算哪一层的那段立柱。计算哪段立柱就填写哪段的长度。

除了立柱长度，立柱组的撑杆布置也是影响立柱承载的重要参数，所以需要输入“撑杆步距”。

一般而言，地面与最下层横梁之间的立柱段受到的压力最大，可能承载最危险；而最下层横梁与再上一层横梁之间的立柱段受到的压力虽然小一些，但是可能长度会更长，因此也可能承载最危险；撑杆布置得较稀疏的立柱，同样可能承载最危险。所以需要计算多组不同的组合才能知道到底哪层立柱承载最小。

“钢材的屈服强度”按照钢材牌号输入即可。

“立柱截面系数”是考虑立柱开孔、局部屈曲、畸变屈曲对立柱承载的不利影响，需要通过短柱测试确定。不过按照稳图经验，一般可采用“最小净截面积”与“全截面积”的比值，偏于保守和安全。

三、计算结果

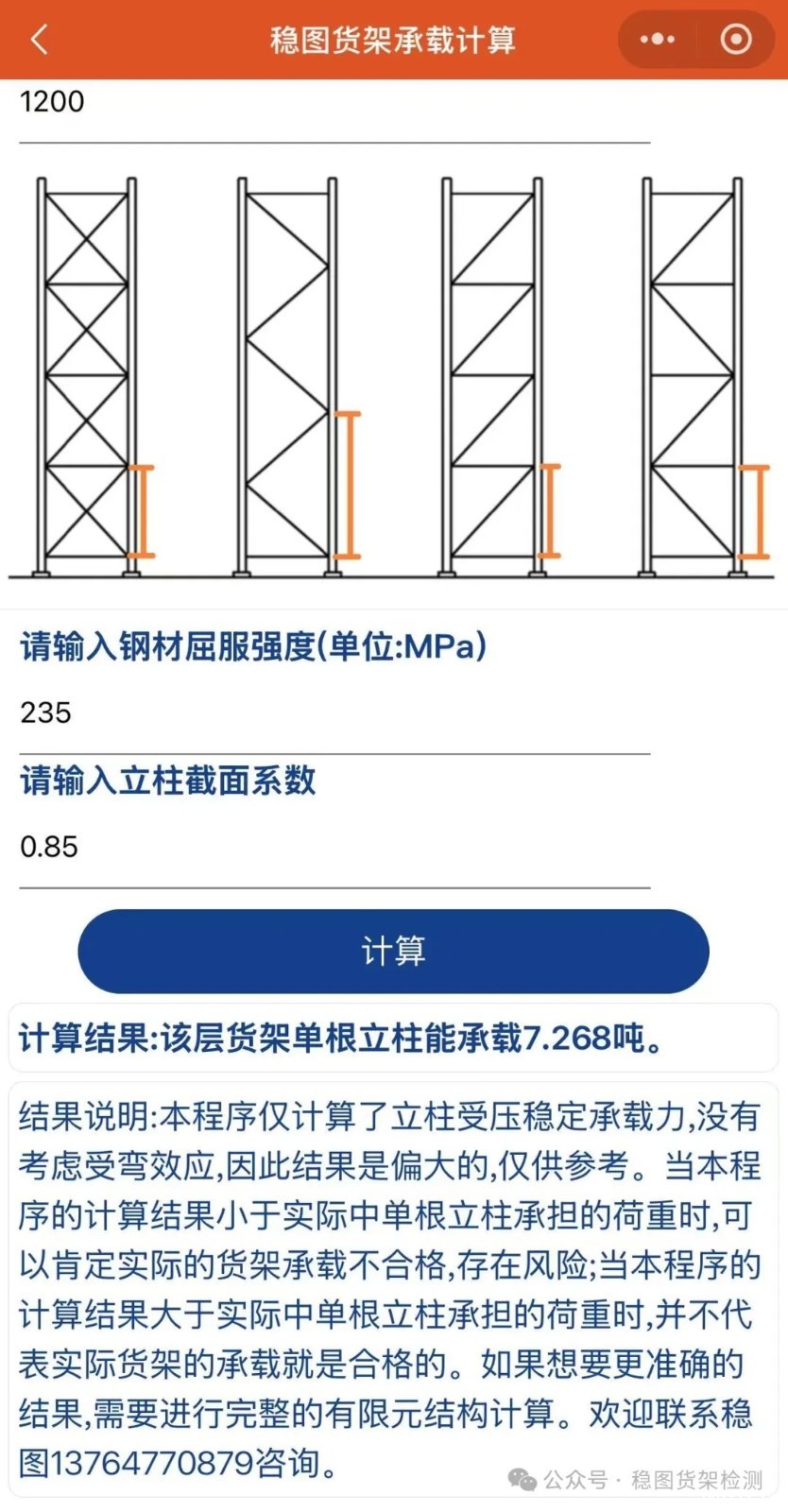

参数输入完成，点击“计算”即显示计算结果，如下图所示。“结果说明”给出了计算结果的有效性限定。
