我们搞了个有意思的小专利，货架横梁防脱落装置

• event2023-04-13 13:42:27
• person 稳图WESAFE
• local_library 原创
• visibility 阅读:75

很多仓库存在着安全隐患，例如当货架货格高度和货物高度不匹配时或当betway必威入口师傅出现操作失误时，很可能造成货物顶到上部横梁，导致上部横梁挂齿脱钩横梁跌落，出现摔货甚至砸到工人的安全事故。对此安全隐患，现有的技术方案是使用安全插销或者直接采用螺栓固定。

安全插销是目前应用最为广泛的技术方案，但其最根本的作用并非是为解决上述场景的。相关规范条文规定，安全插销应能抵抗5kN的上拔力而保证横梁挂片不脱钩，因此安全插销是在受到5kN以内的上拔力时才能起到防横梁脱落的作用，但是实际中往往会产生远大于5kN的力。

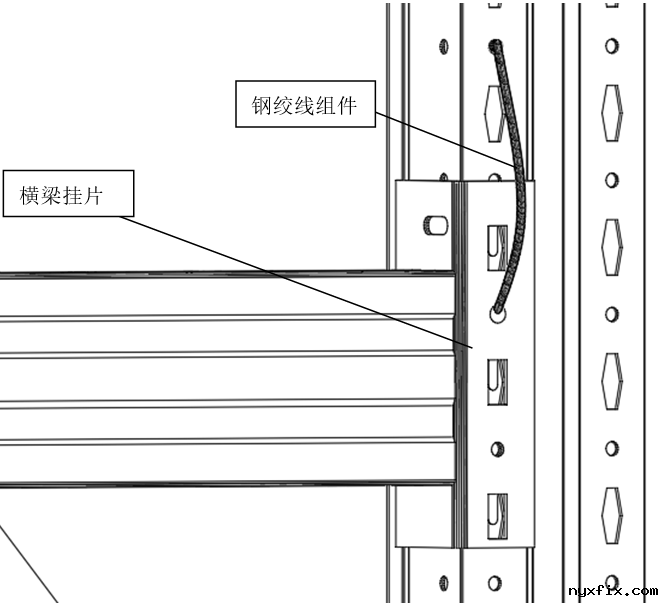

螺栓固定的方式虽然能保证横梁和立柱之间不脱离，但是当顶到横梁的力过大时或频繁地发生时，由于横梁与立柱之间几乎没有松动，横梁受到的上拔力就会传到立柱上，造成立柱的损坏甚至引起倒塌，这是比横梁脱落更为严重的安全事故。故在产生远大于5kN的上拔力时，横梁最好能与立柱脱离，以免损坏立柱。但是横梁一端与立柱脱离就意味着横梁就要摔货。有什么好的措施让横梁一端与立柱脱离后而不继续下坠呢？请看下面的示意图。

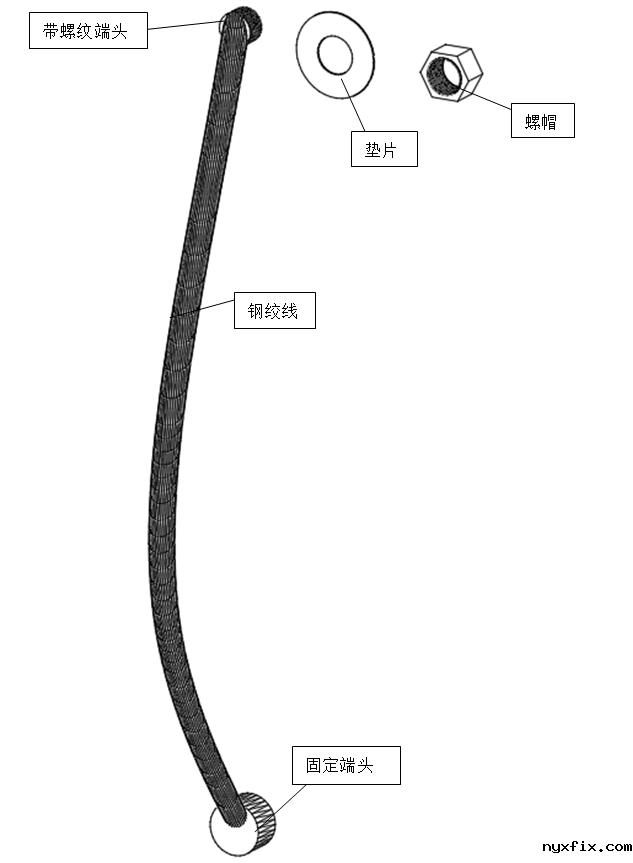

在梁端挂片与立柱之间设置这样一个小装置，小装置两端分别与挂片孔和立柱孔固定。当挂片脱钩横梁往下坠时，小装置会受力拉住横梁，使其在有限范围内下坠，从而避免更严重的摔货事故。小装置如下图所示。

需要注意的是，此装置仅仅是救急，一定要及时采取措施，卸载并对横梁进行修复与调整。
