"平库货架规划设计要点"计划用连续三篇文章，以横梁式货架为例，从地坪承载力与变形、与建筑间距、存储单元、搬运设备、巷道净距、通道净距、地坪表面规整度、存储单元净距、货架防护、安全辅助件、消防安全、环境、结构设计和制造安装等方面，概述平库货架规划设计阶段所需要考虑的因素。

本文平库货架定义为配备人工操作的betway必威入口进行存取操作的货架，以普通横梁式货架为主，还包括穿梭车式、重力式、后推式（即压入式）、驶入式等类型货架。

存储单元净距

规划者应确定最小净距以保证叉车安全存取操作。

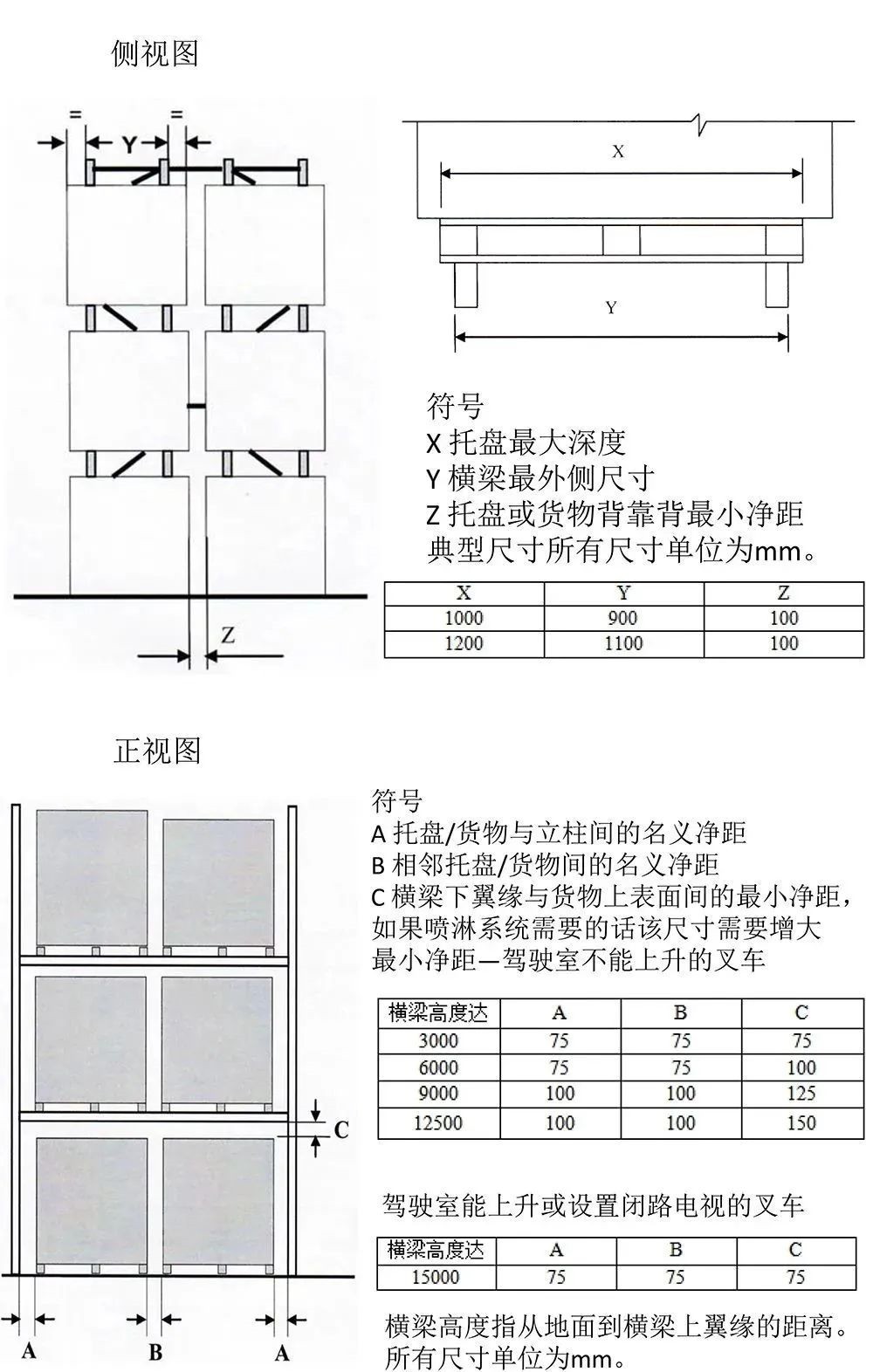

SEMA标准

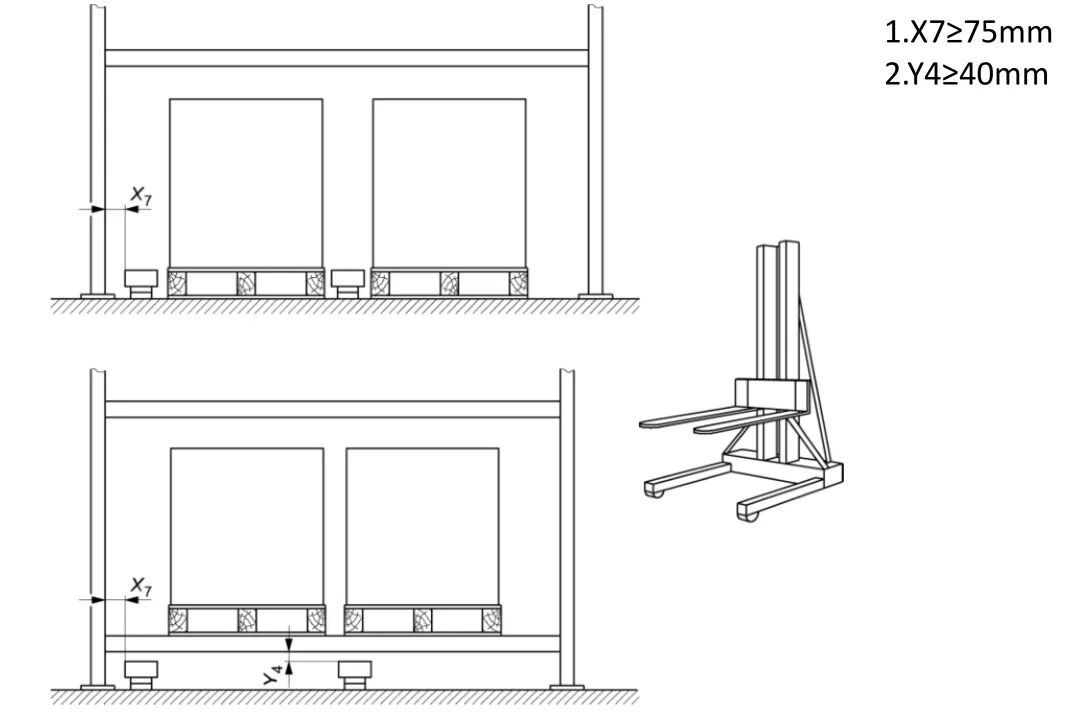

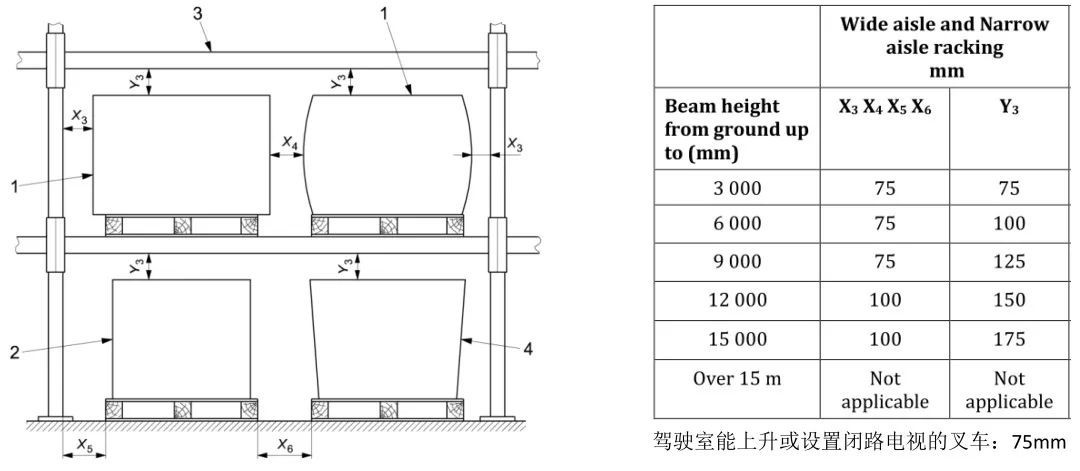

EN标准

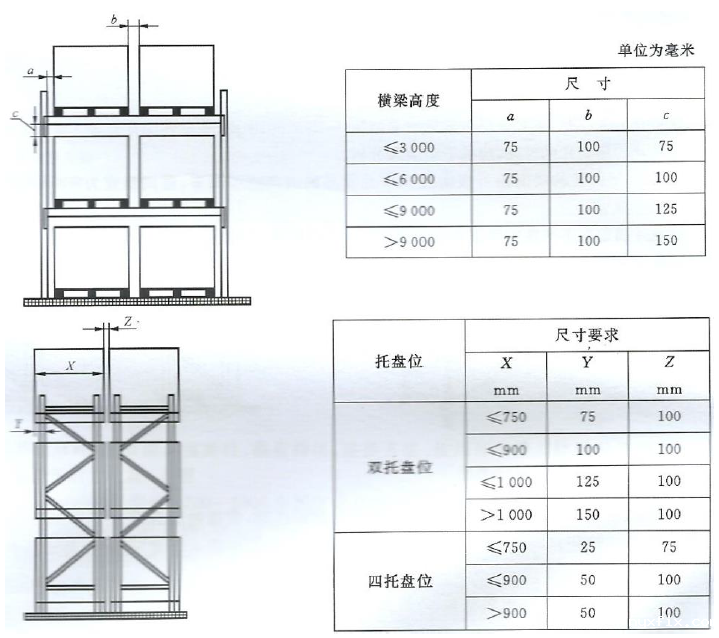

中国WB标准

货架防护

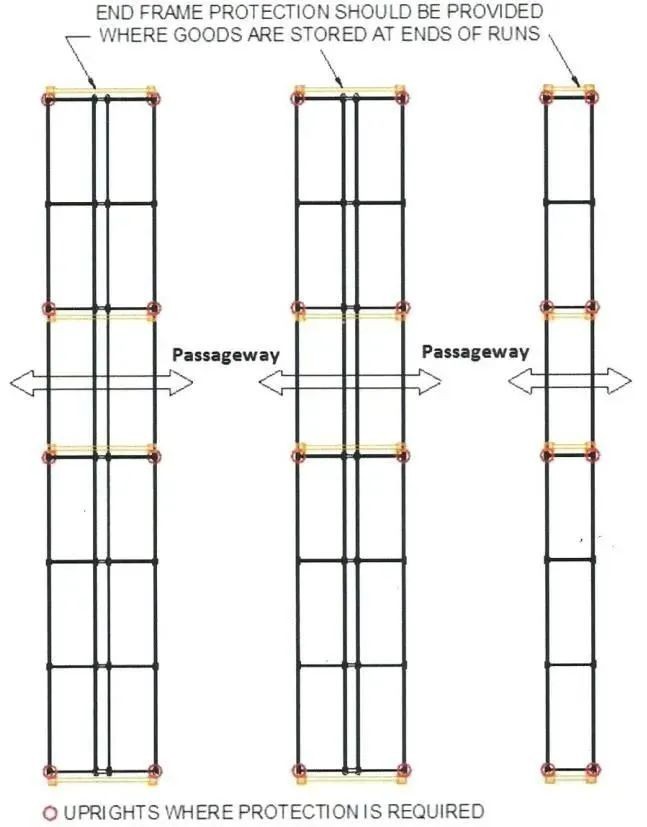

如下图所示，在巷道入口处，端部货架必须设置端部护栏以及立柱防护，当货架底下有通行隧道时，两侧的货架亦属于端部范畴。巷道内部两侧的立柱可根据实际风险评估决定是否设置立柱防护。

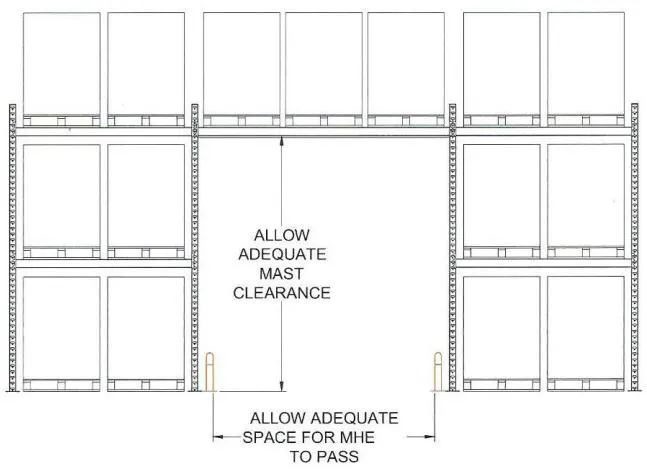

立柱防护件或端部护栏的规格以及安装后与货架之间的净距，应由防护产品供应商根据测试结果确定。货架底部通道净空不应小于各种方式通行所需的高度加上250mm的净距，应设置顶部防护防止货物掉入通道。

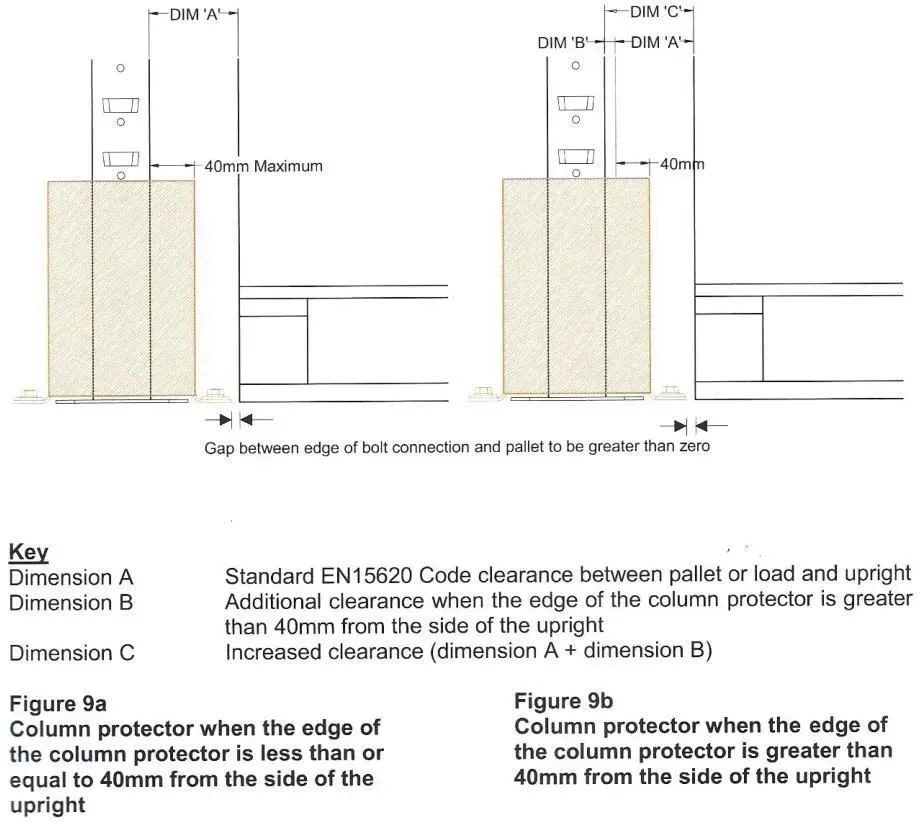

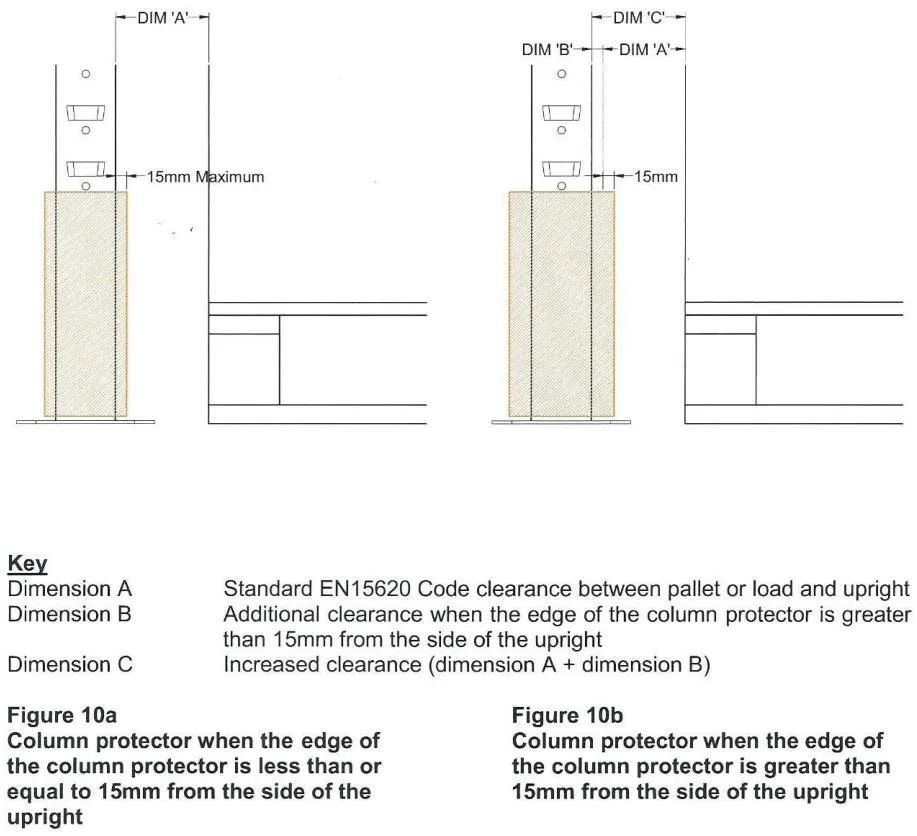

立柱防护件会减小净距。不管是分离式还是柱套式，尺寸过大占用货位空间时，净距应适当加大，如下图所示。

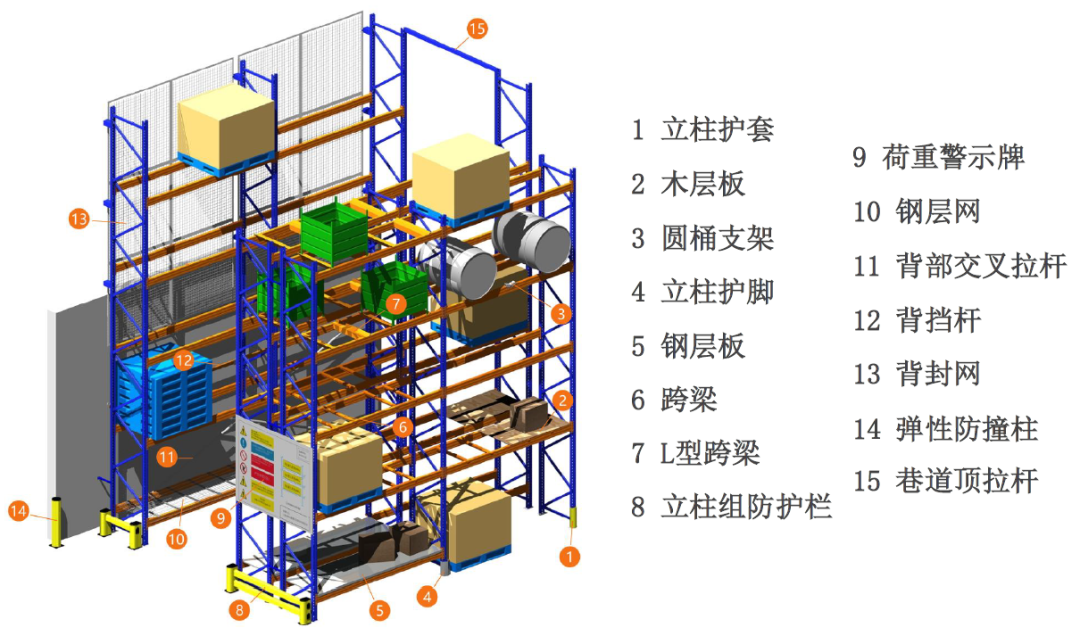

安全辅助件

上图，不多说。如果见到下面第一张图，绝对稳图出品，否则就是抄袭，请联系我们，必有重谢。

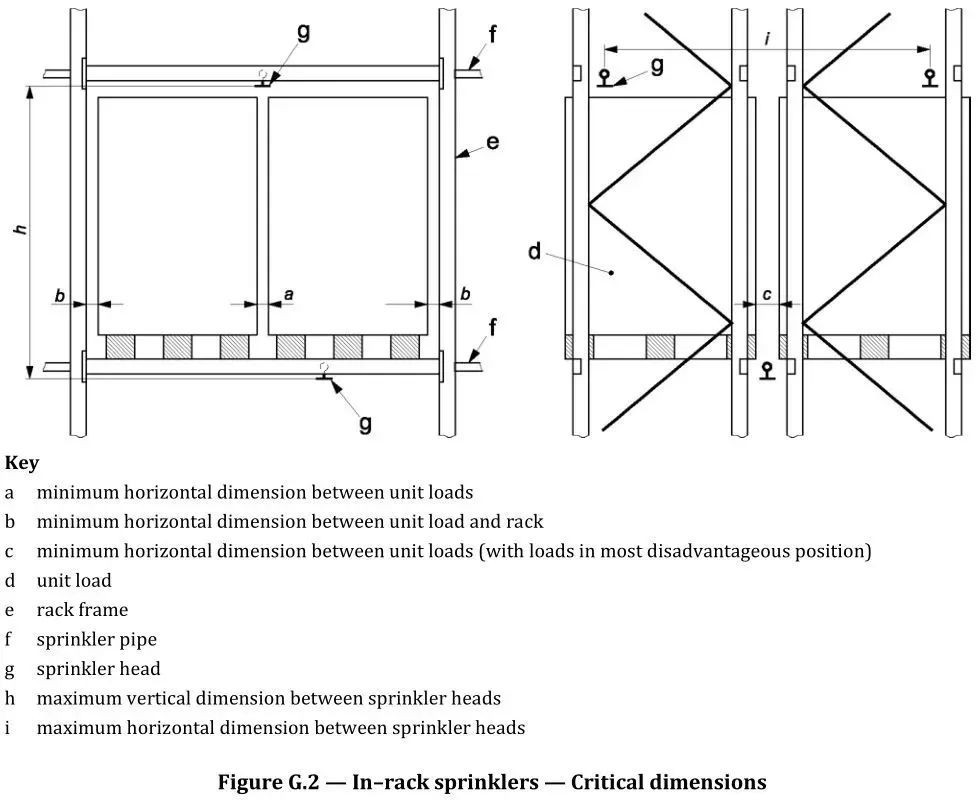

消防安全

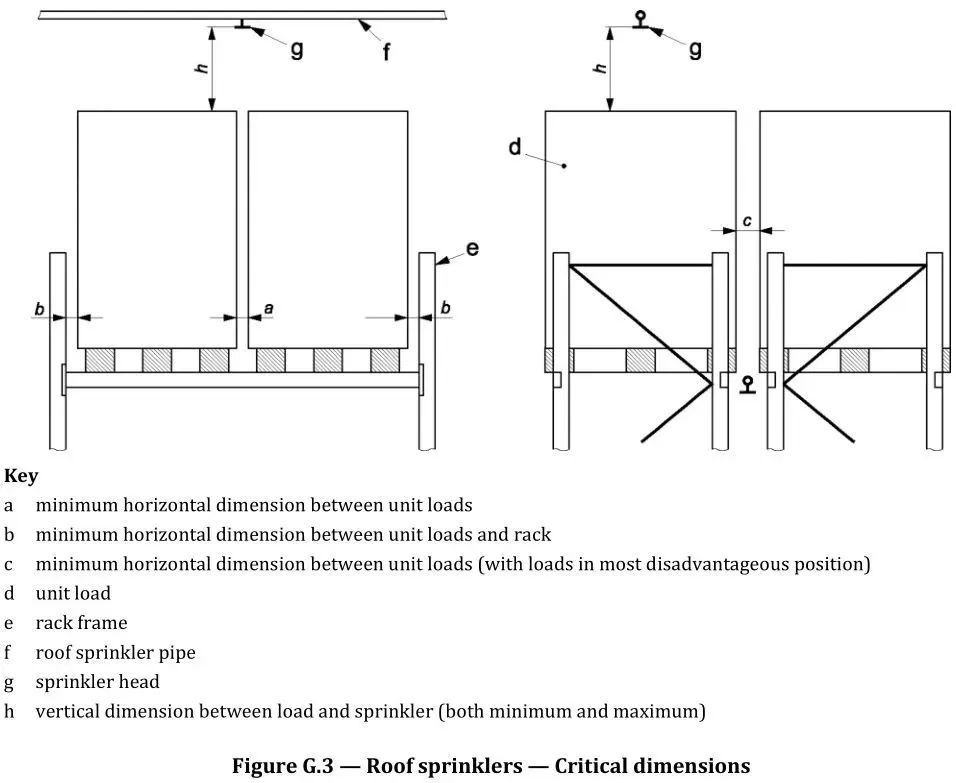

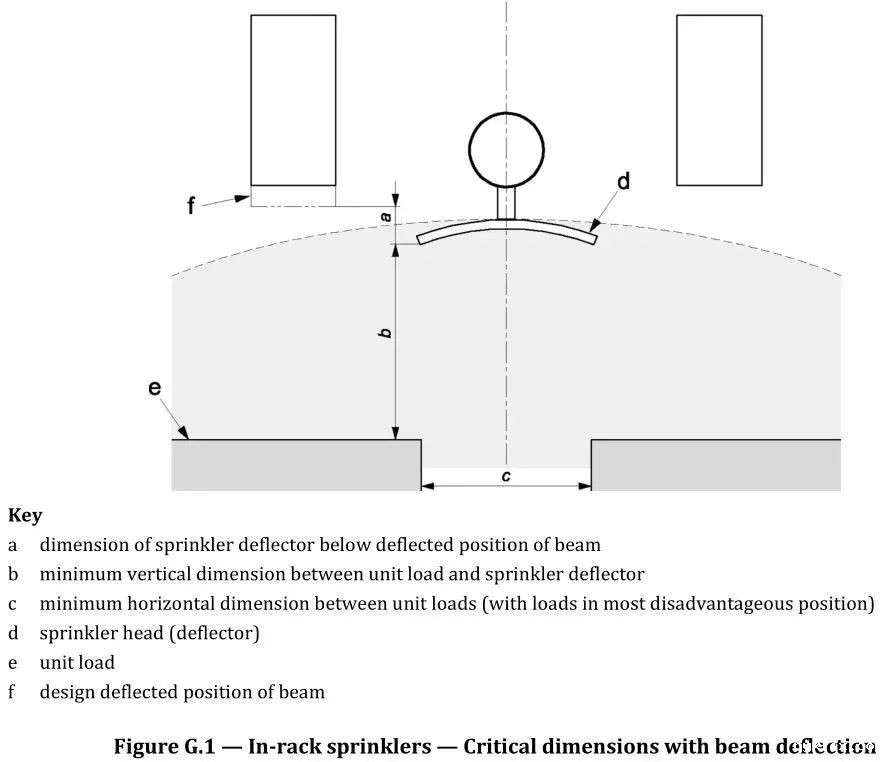

消防应由有资质的责任主体进行设计。喷淋系统的设置会影响货架净距。只有当水能够按要求扩散时，喷淋系统才能发挥作用，这要求喷淋系统、存储单元、货架和建筑物之间有足够的净距。净距取决于喷淋系统的设计，并应考虑到储存物品的最不利位置和放置公差。一般流程如下：

● 用户/规划者确定货载、存储单元和放置公差

● 货架供应商确定货架信息，包括挠度和公差

● 规划者或消防设计责任主体提供与货架喷淋交互相关的自由空间尺寸和喷淋要求，如净距、烟道空间尺寸、喷淋系统引起的荷载和喷淋系统与货架的连接位置

● 货架供应商提供合适的货架布置

环境

货架供应商应向客户确认货架所处环境的最低与最高温度。除非另行规定，货架供应商可假定：

a)货架所在环境，一年中仅有数周，20°C测量相对湿度大于65%；

b)包括地坪在内的环境是室内干燥的、无化学侵蚀的；

c)冷库中的降温程序不会对货架造成额外的设计要求；

d)存储区域提供适当的供暖与照明。

如以上假定不能满足，货架供应商应让用户提供具体信息以便确定喷涂的质量与耐久性或者其他防腐表面处理措施。

待续。。。
